컴퓨터 시스템 : CSAPP 7장 정리 - 7.8 ~ 7.10

7.8 실행 객체 파일 (Executable Object Files)

링커는 여러 개의 목적 파일을 하나의 실행 객체 파일(executable object file)로 병합한다. 이 파일은 이제 디스크에서 메모리로 로드되어 바로 실행할 수 있는 상태이다. 즉, 소스 코드로 시작된 프로그램이 최종 실행 가능한 이진 파일로 완성되는 지점이다.

ELF 실행 파일 구조 요약

ELF 실행 파일은 여러 부분으로 나뉘며, 각 부분은 특정한 기능을 담당한다. 대표적인 구성은 아래와 같다 (그림 7.13 기준):

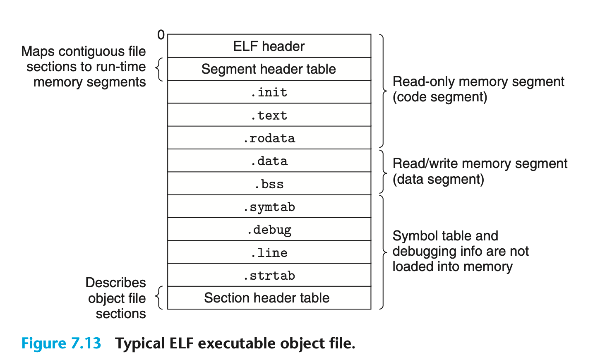

그림 7.13

주요 구성 요소:

• ELF 헤더: 전체 포맷에 대한 정보를 제공
• 섹션 헤더 테이블: .text, .data 등 객체 파일 섹션에 대한 설명
• 세그먼트 헤더 테이블(Program Header Table): 섹션을 런타임 메모리 세그먼트로 매핑

주요 섹션:

• .text: 명령어 (기계어) 코드
• .rodata: 읽기 전용 데이터 (예: 문자열 상수)
• .data: 초기화된 전역 변수
• .bss: 초기화되지 않은 전역 변수 (파일에는 없음, 런타임에 메모리 할당)
• .symtab, .debug, .line: 디버깅과 심볼 정보를 위한 메타데이터 (실행 시에는 메모리에 로드되지 않음)

ELF 세그먼트 구성

실행 파일은 메모리에 연속적인 세그먼트로 매핑된다. 예시를 보면:

• 코드 세그먼트: 0x400000부터 시작, .init, .text, .rodata 포함, 읽기/실행 허용
• 데이터 세그먼트: 0x600df8부터 시작, .data 포함, 읽기/쓰기 허용

이 정보는 ELF 파일의 프로그램 헤더 테이블에 기록되어 있으며, 로더가 이를 사용하여 메모리에 올릴 때 참조한다​.

---

7.9 실행 객체 파일 로딩 (Loading Executable Object Files)

프로그램 실행 과정

리눅스 쉘에서 실행파일 prog를 실행하고자 할 때 다음과 같이 명령을 입력한다.

linux> ./prog



• prog가 셸 내부 명령이 아니라면, 셸은 이것이 실행 객체 파일이라고 가정한다.
• 셸은 로더(loader)라는 운영체제의 메모리 상주 코드에 제어를 넘긴다.
• 로더는 prog의 코드와 데이터를 디스크에서 메모리로 복사하고, 프로그램의 시작 지점(entry point)으로 점프하여 실행을 시작한다.
• 이 전체 과정을 로딩(loading)이라고 부른다​.

execve 함수

• execve 함수는 프로그램을 로드하고 실행하는 시스템 호출이다.
• 내부적으로는:
  • 기존 프로세스 메모리를 초기화하고
  • 실행 파일의 내용을 새로운 코드, 데이터, 힙, 스택으로 채우며
  • 프로그램의 main 함수 진입 지점으로 점프한다.

메모리 구조

실행된 프로그램은 다음과 같은 런타임 메모리 이미지(runtime memory image)를 가진다:

1. 코드 세그먼트 (.text): 보통 주소 0x400000에서 시작, 읽기/실행 권한
2. 데이터 세그먼트 (.data, .bss): 코드 바로 뒤, 읽기/쓰기 권한
3. 힙(Heap): 동적 메모리 할당용, malloc에 의해 위쪽으로 확장
4. 공유 라이브러리 영역
5. 스택(Stack): 주소 공간의 가장 위에서 시작, 아래쪽으로 성장

이 레이아웃은 가독성을 위해 단순화된 것이고, 실제로는 정렬 제약(alignment) 및 주소 공간 배치 무작위화(ASLR)로 인해 여유 공간이 삽입되기도 한다​.

정렬 조건

ELF 파일을 메모리에 효율적으로 매핑하기 위해, 로더는 각 세그먼트를 아래 조건을 만족하게 배치한다.

vaddr mod align = offset mod align

예: .data 세그먼트가 0x600df8에 위치한다면, 파일 내 오프셋도 0xdf8이어야 정렬 조건을 만족한다. 이는 페이지 기반 가상 메모리 시스템의 효율적인 전송을 위한 최적화다.

---

7.10 동적 라이브러리를 이용한 동적 링킹

정적 라이브러리의 한계

정적 라이브러리(static library)는 유용하지만 몇가지 단점이 있다.



• 라이브러리를 수정하면 프로그램을 다시 링크해야 함
• 자주 쓰이는 함수 (예: printf, scanf)가 각 실행 파일에 중복 저장되어 메모리 낭비
• 시스템에서 수백 개의 프로세스가 동일한 코드 복사본을 사용 → 메모리 낭비 심화

동적 라이브러리란?

공유 라이브러리(shared library)는 프로그램 실행 시 동적으로 링크되는 객체 모듈이다. 이 과정을 동적 링킹(dynamic linking)이라고 하며, 이를 수행하는 프로그램은 동적 링커(dynamic linker)라고 불린다.

• 리눅스에서는 보통 .so (shared object) 확장자를 가짐
• 윈도우에서는 .dll (dynamic link library)

공유의 두가지 의미

1. 파일 시스템 수준
   • 특정 라이브러리는 시스템에 하나의 .so 파일만 존재
   • 이 파일을 참조하는 모든 실행 파일은 코드와 데이터를 공유
2. 실행 시간 메모리 수준
   • 실행 중인 여러 프로세스는 .text 섹션을 공유 메모리로 사용
   • 코드가 메모리에 한 번만 로드되고 여러 프로세스가 함께 사용

이로 인해 메모리 절약, 업데이트 용이성, 빠른 실행이 가능해진다.

예시: 동적 링킹을 사용한 실행 파일 만들기

linux> gcc -shared -fpic -o libvector.so addvec.c multvec.c



• -shared: 공유 라이브러리 생성
• -fpic: 위치 독립 코드(PIC) 생성

linux> gcc -o prog2l main2.c ./libvector.so





• 실행 파일 prog2l 생성, libvector.so와 동적으로 연결됨
• 이 시점에서는 실제 코드나 데이터는 prog2l에 복사되지 않음

실행 시:

• ELF 파일 내 .interp 섹션이 동적 링커 경로 (ld-linux.so)를 명시
• 로더가 동적 링커를 실행해 .so 파일의 텍스트와 데이터를 메모리에 로드
• 미해결 심볼들을 .so 파일에서 찾아 재배치
